층간완충재(Sound insulation Mat)

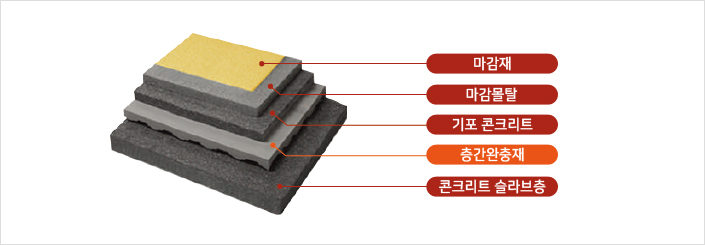

적용 상세도

종류

• 표준바닥구조
  공동주택 바닥충격음 차단성능 기준을 적합하다고 국토교통부 장관이 인정하여 고시한 바닥구조를 말하며, 일반적인 벽식구조에 있어 210mm 두께의 콘크리트 바닥 슬래브 상부에 국토교통부 고시 기준에 적합한 완충재를 설치한 구조입니다.
• 인정바닥구조
  공동주택 바닥충격음 차단구조의 성능 인정기관인 한국토지주택공사 또는 한국건설기술연구원으로부터 그 성능을 인정받은 구조입니다.

기준

경량충격음		중량충격음
등급	등급기준	등급	등급기준
1등급	L’n, AW ≤ 43	1등급	L’i, Fma, AW ≤ 40
2등급	43 ＜ L’n, AW ≤ 48	2등급	40 ＜ L’i, Fma, AW ≤ 43
3등급	48 ＜ L’n, AW ≤ 53	3등급	43 ＜ L’i, Fma, AW ≤ 47
4등급	53 ＜ L’n, AW ≤ 58, 표준바닥구조	4등급	47 ＜ L’i, Fma, AW ≤ 50, 표준바닥구조

*필수서류 : 바닥충격음 차단구조 성능인정서, 완충재 품질검사 성적서

성능

•

  측벽완충재 시공

•

  층간완충재 시공

•

  경량기포 타설

•

  난방배관 시공

•

  몰탈타설
